三回程烘干機
三回程烘干機
時間：2018-01-28 11:40:44 瀏覽次數：24
- 產品簡介:
三回程烘干機即高效組合式三筒烘干機。大型的三回程烘干機，有很多種，比如（三回程沙子烘干機 ,三回程河沙烘干機）等。此類型設備通常有6~7米長，分為直筒和錐筒兩種結構形式，物料的流動是靠筒內葉片（即導流板）隨筒體轉動撥動物料前進的，適用于直筒或錐筒結構。 - 加工物料:
沙子,煤泥,木屑,鋸末,脫硫石膏,黃砂、型砂、礦渣，煤渣、小粒度粘土，以及不怕高溫及煙塵弄臟的其它小顆粒物料 - 應用領域:
建材、化工、鑄造等行業
0371-67846980
三回程烘干機介紹
三回程烘干機的型號分為：623、625、628、6210和6220，三回程烘干機是烘干河沙、沙子等不易粘結物料的選擇設備，只要用手捏松開后可以自然散開的物料，都可以用三回程烘干機進行烘干。所謂三回程烘干機就是具有三層隔熱效果并實現循環自保溫結構體的高效烘干機設備，是由三個筒體按照一定的數學關系合理鑲嵌，有效地防止了熱量的散發，其熱值利用率可達90%以上，是目前熱能利用率高的一種工業烘干機。主要優點在于比傳統單筒式烘干機保熱效果更好，本烘干機由內筒、中筒及外筒形成一個自保溫循環結構體，工作效率更高，更節能，環保。
三回程烘干機，即高效組合式烘干機。采用歐洲節能技術——鑲鉗式結構。內筒、中筒及外筒形成一個自保溫結構體。同時滾筒外包保溫材料及不銹鋼板，進一步減少散熱損失。提高熱效率。特殊的熱工設計理念，消除風洞熱量損耗，增加熱交換面積和單位容積蒸發強度，節能效果佳。符合國際創建環境友好型， 資源節約型社會的政策，是替代傳統烘干設備的環保節能型產品。該設備用于烘干黃沙、河沙、石英砂、礦渣、粘土等原材料，廣泛應用于建材、化工、鑄造等行 業，可適應煤、油、氣等多種燃料。

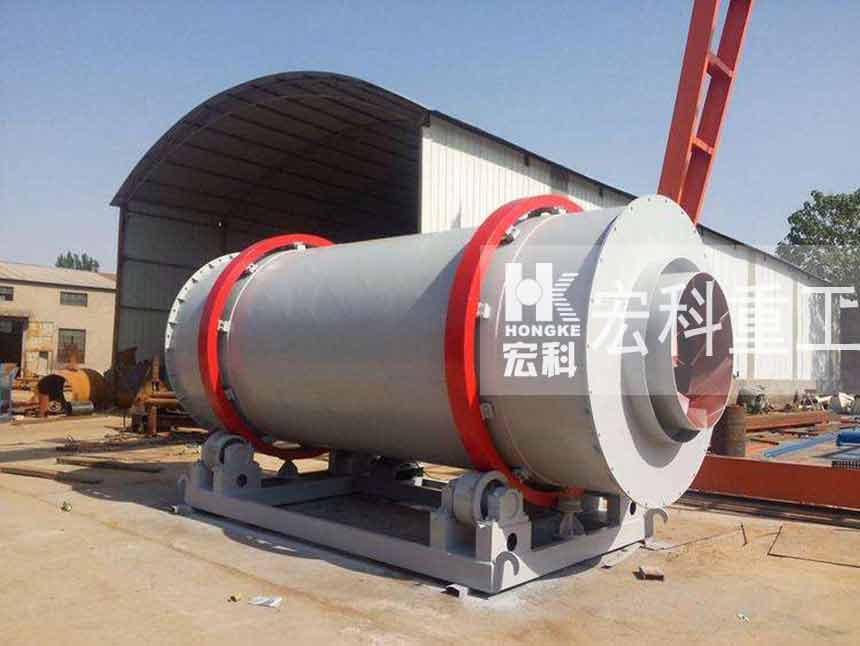

三回程烘干機圖片:
三回程烘干機性能特點:
1、設備投資是國外進口產品的20%，采用耐磨錳板制造，比普通鋼板耐磨3-4倍。
2、物料初水分15%，終水分確保0.5-1%以下，是水泥廠礦渣粉，干粉砂漿生產線等各種烘干工程首選產品。
3、比傳統單筒烘干機提高熱效率達40%以上。
4、燃料可適用白煤、煙煤、煤矸石、油、汽。能烘20-40mm以下塊料、粒料、粉狀物料。
5、比單筒烘干機減少占地面積60%左右。土建投資降低60%左右，安裝方便。
6、無漏風現象，徹底解決了密封難點。
7、出料溫度≤60度，可直接進料庫，無需進冷卻棚冷卻。
8、外筒體溫度≤60度，廢氣溫度＜120度，除塵設備布袋使用時間長2倍以上。
9、耗煤是單筒烘干機的1/3，節電40%，噸標煤耗＜9公斤。
三回程烘干機工作原理:

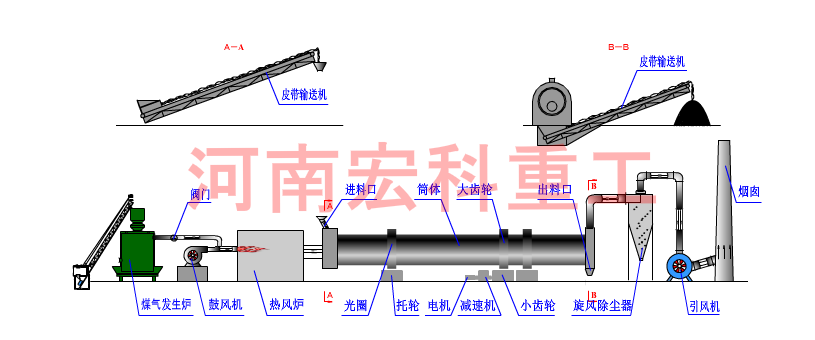

烘干物料（沙子）先經過給料濾斗和圓盤給料機給料到皮帶輸送機上，然后沙子被皮帶輸送機運輸?shù)浇?jīng)過熱風爐的流沙管，沙子再通過流沙管進入到三回程主機筒體。首先沙子先到達三回程的內筒，在內筒固定攪拌葉輪和向前旋葉片的作用下沙子被很快向前推進，到達三回程另一端，此為一回程。在內筒進料端口小，出料端口大，利于物料向前推進。
沙子到達另一端后被擋板檔回到中筒，在出料口端，中筒比內筒稍長與擋板相接，同樣在向回旋葉片的作用下，沙子在中筒被旋回到入料口一端，此為二回程；在中筒物料是由大口出料端向小口進料端流向的。
因在進料端中筒比外筒稍短，加之在外筒向前旋葉片的作用下，沙子進入到三回程外筒并被向前推進，此為第三回程；
在出料口處，中筒回檔板和外筒用鋼板豎直鑲嵌，有效地使沙子分散和出料，在出料口配套有除塵和排氣口，這樣水分和部分粉塵就可以被排出和過濾，經過三個回程的炒翻烘干，沙子就可以達到用戶需求的含水量，后通過皮帶輸送機將烘干后的沙子輸送到成品料倉。
三回程烘干機技術參數:
| 項目單位 | φ2.0×6m | φ2.5×6.5m | φ2.7×7m | φ3×7m | φ3.2×7m | φ3.6×8m | φ4.2×8.5m | |
| 外筒直徑 (m) | 2.0 | 2.5 | 2.7 | 3 | 3.2 | 3.6 | 4.2 | |
| 外筒長度 (m) | 6 | 6.5 | 7 | 7 | 7 | 8 | 8.5 | |
| 筒體容積 (m3) | 18.84 | 31.89 | 40.5 | 49.46 | 56.26 | 81.38 | 118 | |
| 筒體轉速 (rpm) | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | |
| 物料停留時間 (min) | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | |
| 物料初水份 (%) | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | |
| 物料終水份 (%) | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | |
| 最高進氣溫度 (℃) | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | |
| 生產能力 (T/H) | 礦渣 | 20-25 | 25-30 | 30-35 | 35-10 | 40-45 | 50-65 | 70-85 |
| 粉煤灰 | 10-17 | 17-21 | 20-25 | 23-27 | 25-30 | 30-45 | 45-63 | |
| 黃沙 | 20-27 | 25-40 | 27-45 | 30-45 | 35-50 | 55-75 | 75-99 | |
| 電動機型號 | Yr160m-4 | Yr132m-4E | Yr160m-4 | Yr160m-4 | Yr132m-5E | Yr160m-4E | Yr160m-4E | |
| 電動機功率 (kw) | 7.5×2 | 11×2 | 7.5×4 | 7.5×4 | 11×4 | 15×4 | 18.5×4 | |
| 減速機型號 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-8 | XWD-8 | |
| 減速機速比 (I) | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | |
| 設備重量 (T) | 25 | 32 | 35 | 38 | 43 | 57 | 77 | |
