三筒烘干機
三筒烘干機
時間：2018-01-28 14:24:49 瀏覽次數：65
- 產品簡介:
三筒烘干機在烘干機設備中算是比較節能的一種烘干機，目前對原有的烘干機進行了一定的改進，內部結構簡單，耗能少，成為用戶的喜愛，大大提高了勞動生產率。 - 加工物料:
鐵粉、礦粉及其它混合材料，建筑業的干混砂漿，黃砂等以及化工、鑄造等行業原材料烘干 - 應用領域:
化工、建材、冶金、機械等工業領域
0371-67846980
三筒烘干機介紹:
三筒烘干機改進了原單筒回轉式烘干機的的內部結構，增加入機前濕料的預烘干和延長濕料在機內烘干的時間，再加上密封、保濕以及合理的配套措施，使該烘干機械生產能力與原單筒式烘干機相比，提高50-80%，單位容積蒸發強度可達120-180kg/m3，標準煤耗僅為6-8kg/t。三筒烘干機廣泛應用于各個行業的礦渣、粘土、煤、鐵粉、礦粉及其它混合材，建筑業的干混砂漿，黃砂等以及化工、鑄造等行業原材料烘干。

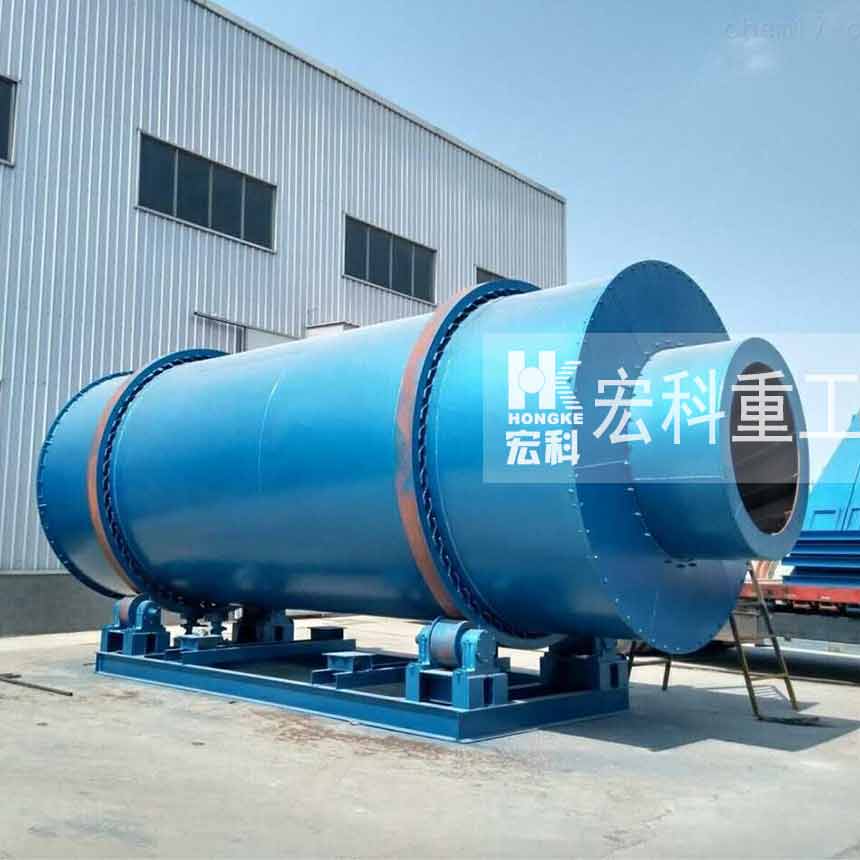

三筒烘干機圖片:
三筒烘干機性能特點:
1、設備所需投資是國外進口產品的1/6。
2、物料終水份確保0.5%以下，是干混砂漿及礦渣粉生產線首選產品。
3、筒體自我保溫?zé)嵝矢哌_(dá)70%以上（傳統單筒烘干機熱效率僅為35%），提高熱效率35%。
4、燃料可適應煤、油、氣。能烘20mm以下的塊料、粒料和粉狀物料。
5、比單筒烘干機減少占地50%左右，土建投資降低50%左右，電耗降低60%。
6、可根據用戶要求輕松調控所要的終水份指標。
7、出氣溫度低，除塵設備使用時間長。
8、無需大小齒輪傳動，采用托輪傳動。

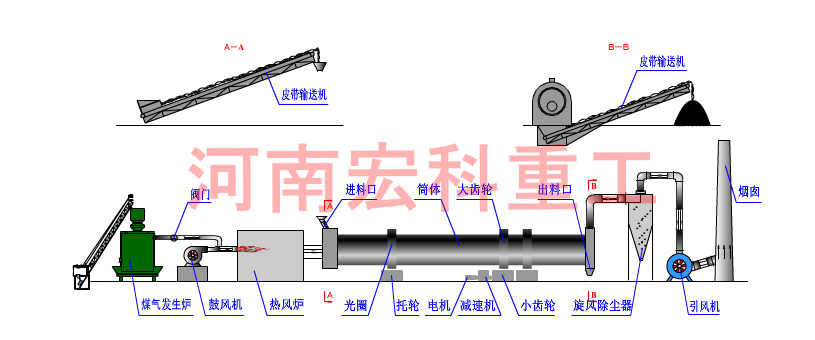

三筒烘干機工作原理:
三筒烘干機工作時物料由供料裝置進入回轉滾筒的內層，實現順流烘干，物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。
三筒烘干機技術參數:
| 項目單位 | φ2.0×6m | φ2.5×6.5m | φ2.7×7m | φ3×7m | φ3.2×7m | φ3.6×8m | φ4.2×8.5m | |
| 外筒直徑 (m) | 2.0 | 2.5 | 2.7 | 3 | 3.2 | 3.6 | 4.2 | |
| 外筒長度 (m) | 6 | 6.5 | 7 | 7 | 7 | 8 | 8.5 | |
| 筒體容積 (m3) | 18.84 | 31.89 | 40.5 | 49.46 | 56.26 | 81.38 | 118 | |
| 筒體轉速 (rpm) | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | |
| 物料停留時間 (min) | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | |
| 物料初水份 (%) | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | |
| 物料終水份 (%) | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | |
| 最高進氣溫度 (℃) | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | |
| 生產能力 (T/H) | 礦渣 | 20-25 | 25-30 | 30-35 | 35-10 | 40-45 | 50-65 | 70-85 |
| 粉煤灰 | 10-17 | 17-21 | 20-25 | 23-27 | 25-30 | 30-45 | 45-63 | |
| 黃沙 | 20-27 | 25-40 | 27-45 | 30-45 | 35-50 | 55-75 | 75-99 | |
| 電動機型號 | Yr160m-4 | Yr132m-4E | Yr160m-4 | Yr160m-4 | Yr132m-5E | Yr160m-4E | Yr160m-4E | |
| 電動機功率 (kw) | 7.5×2 | 11×2 | 7.5×4 | 7.5×4 | 11×4 | 15×4 | 18.5×4 | |
| 減速機型號 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-8 | XWD-8 | |
| 減速機速比 (I) | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | |
| 設備重量 (T) | 25 | 32 | 35 | 38 | 43 | 57 | 77 | |
