轉筒烘干機
轉筒烘干機
時間：2018-01-28 15:35:10 瀏覽次數：54
- 產品簡介:
轉筒烘干機主要由回轉體、揚料板，傳動裝置，支撐裝置及密封圈等部件組成。烘干機是一個與水平方向略成傾斜的圓筒，物料從較高的一端加入，高溫?zé)釤煔馀c物料并流進入筒體，隨著筒體的轉動，物料由于重力的作用運行到較低一端。在圓筒內壁上裝有抄板，把物料抄起又灑下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前行。干燥后的產品從底端下部收集。 - 加工物料:
礦石、礦渣、煤、金屬粉末、粘土、硅藻土、高嶺土 - 應用領域:
化工、礦工、冶金等行業
0371-67846980
轉筒烘干機介紹:
轉筒烘干機也被稱為滾筒干燥設備或轉筒式烘干機，是礦山設備中應用普通且廣泛的一種烘干機設備。分為直接傳熱轉筒烘干機和間接傳熱轉筒烘干機。適于干燥金屬和非金屬礦的磁、重、浮精礦及水泥工業的粘土和煤礦工業的煤泥等。

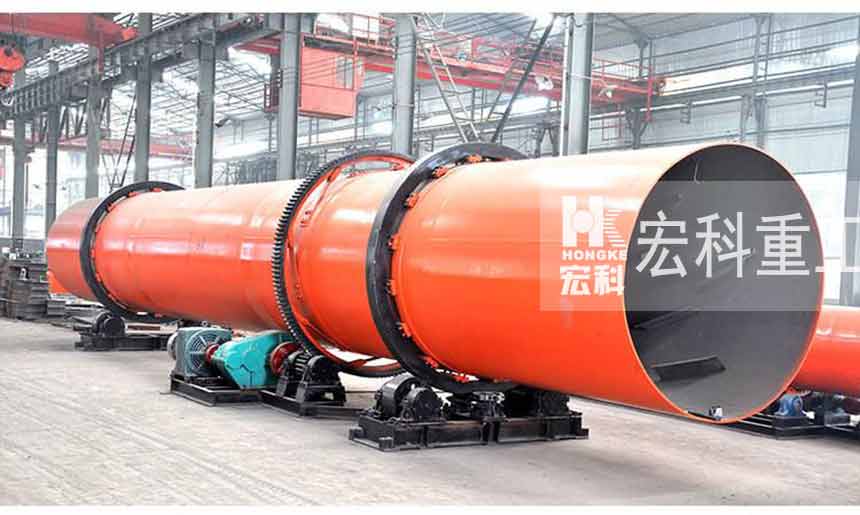

轉筒烘干機圖片:
轉筒烘干機性能特點:
1.適用多種燃燒爐使用：高溫沸騰爐，磨煤噴粉爐以及人工加煤爐。
2.傳動大小齒輪采用銷柱可換齒輪，取代了傳統的鑄鋼齒輪，節約成本投資，又大大降低了維修費用和時間。
3.采用集中控制系統，可實現大型企業微機中央監控管理。
4、生產能力更大，可連續操作;
5、結構簡單，操作方便;
6、故障少，維修費用低;
7、適用范圍廣，可以用它干燥顆粒狀物料，對于那些附著性大的物料也很有利;
8、操作彈性大，生產上允許產品的產量有較大波動范圍，不致影響產品的質量;
9、清掃容易。
轉筒烘干機工作原理:
干燥的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍?，然后在出料端?jīng)皮帶機或螺旋輸送機送出。在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放.
轉筒烘干機技術參數:
| 型號 | 處理量 (t/h) |
入料水分 （%） |
出料水分 （%） |
主機電機 （kw） |
減速機 （JZQ） |
| Φ600*8m | 0.5-1.2 | 70±5 | 15±5 | 2.2 | 200 |
| Φ600*10m | 0.5-1.5 | 70±5 | 70±5 | 3 | 250 |
| Φ800*8m | 0.8-1.5 | 70±5 | 70±5 | 5.5 | 250 |
| Φ800*10m | 0.8-1.8 | 70±5 | 70±5 | 5.5 | 250 |
| Φ1000*10m | 1.0-3.5 | 70±5 | 70±5 | 7.5 | 250 |
| Φ1000*12m | 1.0-3.8 | 70±5 | 70±5 | 7.5 | 250 |
| Φ1200*12m | 1.2-3.5 | 70±5 | 70±5 | 11 | 350 |
| Φ1200*15m | 1.2-4.0 | 70±5 | 70±5 | 11 | 350 |
| Φ1500*15m | 2.0-5.5 | 70±5 | 70±5 | 22 | 500 |
| Φ1800*16m | 3.5-6.5 | 70±5 | 70±5 | 22 | 500 |
| Φ1800*20m | 4.0-6.5 | 70±5 | 70±5 | 30 | 650 |
| Φ2000*20m | 5.0-7.0 | 70±5 | 70±5 | 37 | 650 |
| Φ2000*22m | 5.0-.7.0 | 70±5 | 70±5 | 37 | 650 |
| Φ2400*22m | 5.5-8.0 | 70±5 | 70±5 | 45 | 650 |
| Φ2400*26m | 7.0-16 | 70±5 | 70±5 | 55 | 750 |
| Φ3000*20m | 15-25 | 70±5 | 70±5 | 55 | 850 |
| Φ3000*25m | 15-30 | 70±5 | 70±5 | 75 | 850 |
| Φ3300*25m | 25 | 70±5 | 70±5 | 75 | 1000 |
| Φ3500*25m | 30 | 70±5 | 70±5 | 90 | 1000 |
